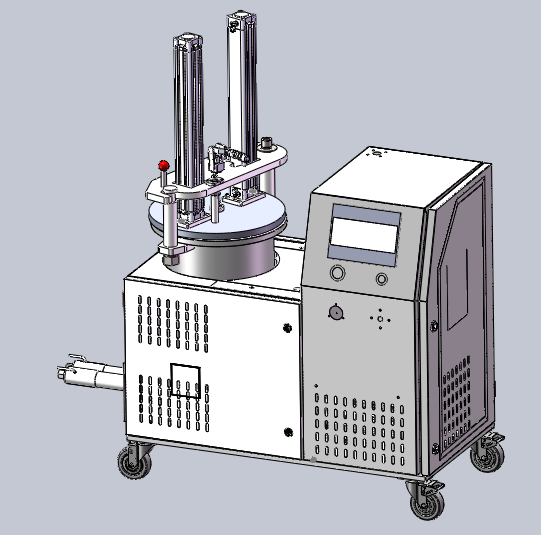

CGM-PT-20 熔缸式熱熔膠機技術協議術參數
供貨項目 | 技術參數說明 |
型 號 | CGM-PT-20 |
膠桶規格 | Φ290*400 |
缸桶內徑 | Φ290 |
容 量 | 5加侖(20KG容量) |
工作溫度 | 可調最高200℃ |
粘 稠 度 | 最大 50000CPS |
膠 路 數 | 最多2根膠管 |
馬 達 數 | 1 |
熔膠能力 | 30.5公斤/小時(最大) |
出膠速度 | 0.1—8.5克每秒 |
出膠壓力 | 0—8mpa可調 |
設備尺寸 | 長1000mm 寬500mm 高1400mm |
設備重量 | 230公斤 |
驅動馬達 | AC交流變頻調速馬達,速度可調,馬達采用臺灣愛得利品牌,變頻器采用臺灣臺達品牌。 |
泵浦系統 | 高精度計量齒輪泵, 壓力均勻,出膠量穩定;適應膠粘度范圍可達50000CPS;最大出膠壓力:50BAR |
熔 缸 桶 加 熱 盤 過 膠 塊 | “特氟龍”涂層,有效減少碳化物,利于清洗“特氟龍”涂層,有效減少碳化物,利于清洗。加溫速度快,溫度均勻。
|
控制系統 | 采用臺灣臺達品牌的PLC和觸摸屏控制,操作方便;各溫區溫度均獨立控制,溫感采用PT100;低溫泵浦起動保護,過溫保護功能;系統泵膠過壓保護;系統自我診斷和自動檢測,安全設計。 |
使用操作 | 氣缸恢復到初始位置,松開推拉夾具打開密封蓋,將壓緊機構旋轉一定角度,此時可添加適量膠塊,袋裝膠或者顆粒膠,然后旋轉機構歸位,推拉夾具壓緊密封蓋后氣缸下壓,壓緊膠塊,此時完成一個動作過程。
|
溫 控 | 加熱盤加熱0-200度任意可調(加熱絲),溫控精度±1度 |
工作氣壓 | 0.4—0.7mpa |
供電電壓 | 380VAC,三相5線(3相線+零線+地線) |
膠機主功率 | 4KW |
