20PTC-1壓盤式熱熔膠機技術協議術參數
供貨項目 | 技術參數說明 |
型 號 | PUR20PTC-1 |
容 量 | 5加侖(20KG容量) |
熔膠能力 | 15公斤/小時 |
出膠速度 | 0.1—15克每秒 |
出膠壓力 | 0—8mpa可調 |
膠管接口 | 1路 |
設備尺寸 | 長1000mm 寬550mm 高1500mm |
設備重量 | 250公斤 |
驅動馬達 | AC交流變頻調速馬達,速度可調,馬達采用臺灣愛得利品牌,變頻器采用臺灣臺達品牌。 |
泵浦系統 | 高精度計量齒輪泵, 壓力均勻,出膠量穩定;適應膠粘度范圍可達50000CPS;最大出膠壓力:50BAR |
壓 盤 | “特氟龍”涂層,有效減少碳化物,利于清洗“特氟龍”涂層,有效減少碳化物,利于清洗。板式壓盤,加溫速度快,溫度均勻。適用桶徑280mm或268mm。 |
控制系統 | 采用臺灣臺達品牌的PLC和觸摸屏控制,操作方便;各溫區溫度均獨立控制,溫感采用PT100;低溫泵浦起動保護,過溫保護功能;系統泵膠過壓保護;系統自我診斷和自動檢測,安全設計。雙手放壓盤安全設計,膠位(空桶)報警。升降氣缸壓力可調。 |
溫 控 | 0-200度任意可調,溫控精度±1度 |
工作氣壓 | 0.4—0.8mpa |
供電電壓 | 380VAC,三相5線(3相線+零線+地線) |
膠機主功率 | 6KW |

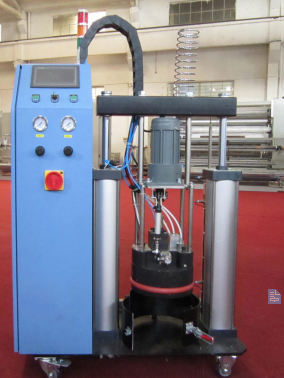

整機
20KG膠機外形 最大長:1000mm 最大寬度:550mm 最大高度:1500mm 質量:約80KG 電源:380V 三相五線制 供氣壓力:0.7MP 盤加熱功率:5KW 適用膠桶直徑:280mm/286mm 熔膠能力:15公斤/每小時 最大泵速:45公斤/每小時 |

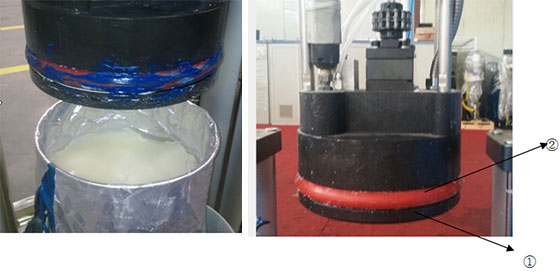

如圖中①.壓盤式溶膠:是指加熱部分為鋁合金加熱盤,使用時加熱盤從上向下壓入膠桶內,加熱盤位于膠質上方,當加熱盤加熱時,僅有上面一層膠與加熱盤接觸,使之達到熔點而熔化,膠桶下部分膠此時不加熱,生產時需要多少,熔化多少,避免膠水長時間加熱而老化變質。壓盤采用鋁合金精鑄,加工中心精密加工,加熱盤外表面經鍍特氟龍深層滲透燒結處理,具有涂層強度高不易脫落,不粘雜物。其粘上固化膠水極易清除,可有效防止膠水炭化,確保膠質最佳,減少輸膠系統堵塞等優點。
②熔膠時膠質與空氣隔離:加熱盤與膠桶內壁之間有O型圈密封,使得熔化的液體膠質不會與空氣接觸,保證了PUR使用條件
可溫控加熱管
可溫控加熱管采用進口特氟龍內膽,進口加熱絲,保溫性能好的保溫外層。溫度(1-200度)可根據客戶要求任意調節。

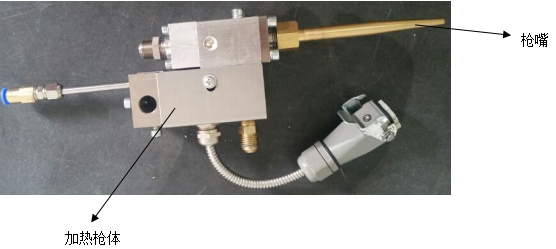

可溫控加熱膠槍
可溫控加熱膠槍,溫度可根據要求(0-200度)任意調節,內部有自密封設計,根據指令可自動打開或關閉。槍嘴拆卸方便,可根據客戶需求尺寸定制加工。總質量為1KG,裝在機械手臂上輕巧靈活安裝方便。

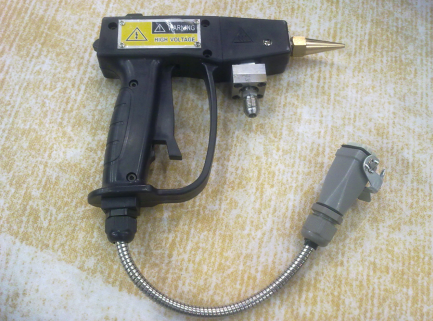

手動膠槍
可溫控加熱膠槍,溫度可根據要求(0-200度)任意調節,內部有自密封設計,根據手動操作打開或關閉,槍嘴拆卸方便,可根據客戶需求尺寸定制加工。體積輕便小巧,便于靈活的操作使用。
操作介紹

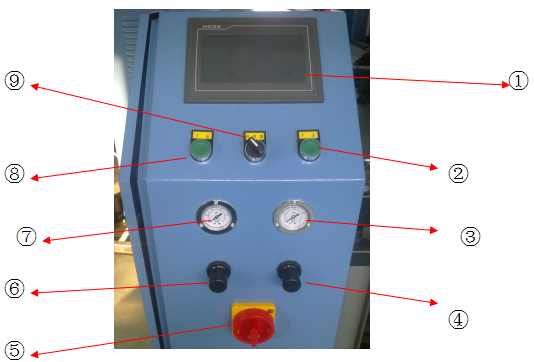

按鈕和開關
① 觸摸屏,彩色全觸控屏,中文操作,簡單易用。包括溫度設置、馬達控制和故障信息。
② 壓盤下壓按鈕。
③ 充氣壓力指針表,當壓盤上升充氣時才會顯示。正常0.2MP-0.3MP。
④ 充氣壓力調整,順時針擰壓力調大,逆時針擰調小。用戶可根據情況適當調整。
⑤ 組合開關,打開或關閉整機電源。
⑥ 下壓壓力調整(主機壓力),也是順時針擰調大,逆時針擰調小。
⑦ 下壓壓力指針表(主機壓力),主機接上壓縮氣會有顯示,正常值0.5MP-0.8MP,低于0.5MP整機不能正常工作。下壓壓力是指兩個主氣缸往(圖2,⑦)下壓的氣壓值,最佳值在0.7MP左右。
⑧下壓按鈕,在上圖5中,這是第二個按鈕。出于安全考慮,需要雙手同時按住兩個按鈕壓盤才能下壓。
⑨ 旋鈕開關,控制壓盤上升 停止 下降,需要壓盤上升旋鈕打到左邊(升)即可,旋鈕打到中間(停)壓盤停止上升。當壓盤在未出桶時的位置時旋鈕打到右邊(降),壓盤立即往下動作。如果壓盤在出桶位置以上,這時旋鈕開關打到右邊(降)壓盤并不會下壓,還需要同時按住兩個按鈕(②,⑧),這樣盤就能下壓了。
顯示操作簡單直觀。如圖:

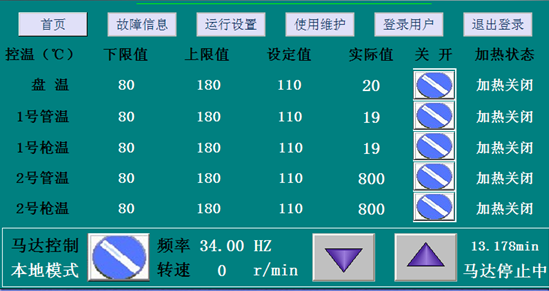

主菜單畫面(即溫度設置畫面)
狀態指示燈
開機后,未加熱狀態亮綠色,馬達運轉后綠燈閃爍。
亮黃色表示正在加熱,當加熱溫度超過下限值轉為綠色,紅色燈閃爍時膠水用完或機器發生故障。(具體操作屏上有顯示)
