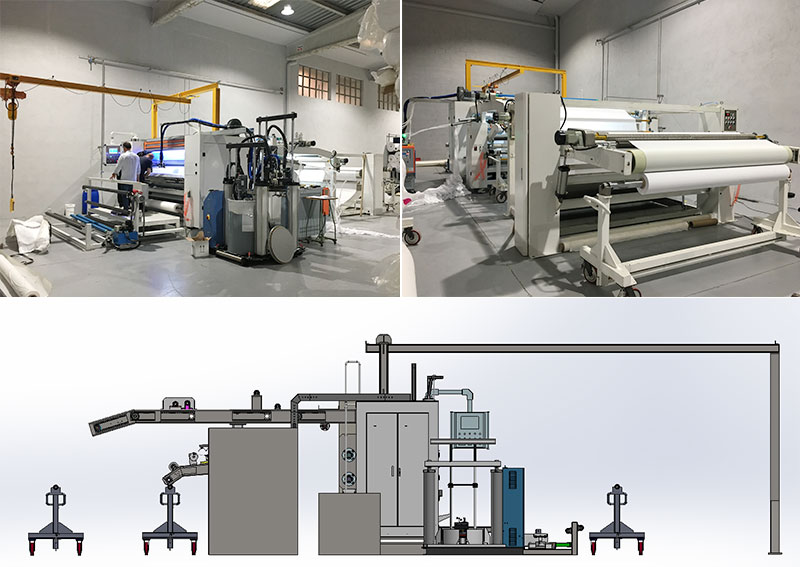

PUR膠點轉移復合機

一，設備規格描述: 機械輪幅1800mm,

生產線速:3~50M/min

電源須求      電源要求: 三相380V ,40KVA, 3相5線制

             氣壓源:0.5Mpa, 200L/min ，

設備重量12T,  設備尺寸：長11米，寬4.75米，高3.5米

涂膠種類：PUR熱熔膠

涂膠方式：雕刻輪滾涂上膠

加熱方式：導熱油

冷卻方式：恒溫處理系統

收卷方式：表面收卷，恒壓且可調

糾偏方式：液壓對邊系統

主動輪調速方式：交流馬達變頻調速

主要電氣品牌：三菱 、安川

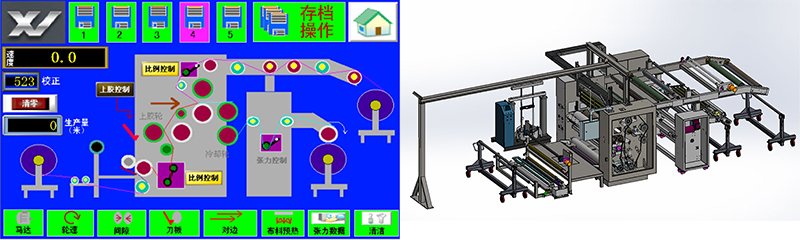

控制方式：觸控屏+按鈕

最大放卷直徑：1.2米

最大收卷直徑：1.2米

部件名稱

主要配置及品牌

二、 A料入料  對邊組

1，雙輪式油缸對邊組(配PID檢知對照式電眼),

2，配φ80電鍍導輪2根

3，配對邊系統臺灣產對射式光電眼和液壓系統。

三、操作臺

1，操作腳踏板一套

2，膜卷收轉矩馬達機構組,配φ80電鍍輪3根

3,，轉矩電機采用臺灣富田，減速機采用臺灣利明品牌。

四、薄膜發送

1，薄膜發送架與接觸φ160橡膠輪1根采用1HP變頻傳動

2，薄膜發送用氣脹軸1支，

3，橡膠輪包膠采用日本進口硅膠，耐酸堿溶劑和抗靜電。

4，變頻電機臺灣富田品牌；減速機采用臺灣利明品牌

五、上膠前張力 控制組

1，φ80鋁輪雙輪式張力舞動組1套，配精密氣壓配管組件組

2，氣壓精密調壓閥采日本SMC品牌，檢測角位移器采用日本思博品牌。

六、上膠前膠狀展開輪

1，φ125條狀展開輪(無傳動)1根，

2，膠條原料采用日本進口硅膠，耐酸堿溶劑和抗靜電。

七、上膠單元

1，φ250上膠雕刻輪1根，輥面有效區域內溫差在2℃內。

2，2HP變頻主速控制傳動鏈條及回轉接頭。

3，軸承、勾刀式糊板及氣動升降機構組與φ250硅膠背壓1根，配電動手調間隙顯示控制組。

4，變頻電機采用臺灣富田、減速機采用臺灣利明、氣缸采用臺灣亞德客品牌，軸承采用日本NSK品牌，背壓膠輪采用日本進口硅膠，耐酸堿溶劑和抗靜電。

八、布料預熱單元

采用紅外線可調功率和間距加熱，加熱和設備聯

動控制，設備停止時加熱自動關掉。

九、貼合前展開輪

1，A料貼合前膠條狀展開1根，采用1HP變頻傳動

2，B料貼合前鋁片展開1根，

3，變頻電機采用臺灣富田和減速機采用臺灣利明品牌

十、貼合單元

1，φ250貼合電鍍輪1根采用2HP變頻傳動及

250硅膠背壓輪與氣動升降機構組，

2，配電動手調間隙顯示控制組，

3，電鍍輪采用鍍硬鉻和鏡面拋光處理，硅膠

輪采用日本進口硅膠，耐酸堿溶劑和抗靜電，

4，變頻電機臺灣富田，減速機采用臺灣利明品

牌，軸承采用日本NSK品牌。

十一、冷卻輪組

1,φ250電鍍冷卻輪2根，配回轉接頭與軸承

2，電鍍輪采用噴細砂表面粗糙處理和鍍硬鉻處理。

3，軸承采用日本NSK品牌

十二、 B料發送架

1，φ160硅膠膠傳動1根采用2HP變頻傳動及雙輪式油缸對邊組(配PID檢知對照式電眼與電眼位移電動手調機構組)

2，φ80電鍍導輪3根。

3，橡膠輪采用優質天然橡膠和防靜電處理。

4，變頻電機采用臺灣富田、減速機采用臺灣利明品牌。

十三、卷取前張力組

1，φ100鋁輪張力舞動組，配精密氣壓配管組件組，

2，氣壓調壓閥采用日本SMC品牌，檢測角位移器采用日本思博品牌、

3,鋁輪表面做硬質氧化處理。

十四、卷曲加熱組

采用紅外線可調功率加熱，加熱和設備聯動制，

設備停止時加熱自動關掉。

十五、表面卷取旋臂組

1,φ160橡膠傳動輪1根

2，采用2HP變頻傳動與動升降機構組

3，卷取前鋁合金展開輪1根(無傳動)與旋臂反壓精密氣壓管組合件組及錯邊裝置。

4，橡膠輪采用優質硅膠和防靜電處理，

5，變頻電機采用臺灣富田品牌、減速機采用灣

利明品牌，氣壓調壓閥采用日本SMC品牌。

十六、模溫組

熱油模溫機組200℃ 18kw/24kw可調模溫機1臺。

十七、換輪吊車組

雕刻輪更換用單軌1噸雙動升降吊車組，方便下

和前后移動。

十八、電控連動單元

1，電控配電箱體空間大，方便檢修和設備升級加裝

2，斷路器、接觸器和熱繼電器采用日本富士品牌

3，PLC采用日本三菱品牌，變頻器采用日本安川，人機界面采用日本普洛菲斯品牌。

十九、溶膠系統

200公斤（55加侖）溶膠系統一套，每小時熔膠45公斤，配備6米溶膠管，氣控熱熔膠槍。

二十一、備品

1, 糊閘側擋板 *6只

2, 30mm*0.3mm刮刀片 *5只

3，隨機工具一套

主機以外部件名稱

單位數量

備注

1，加濕器

1

2，切邊系統

1

3，帶氣漲軸小車

4
